【重要】室内设计版入门

  2023-08-14

1、赫思CAD通用工具版是不针对具体行业的版本,提供的功能模板适用于各行各业,没有内置系统化的图层体系。在各个绘图工具的设置面板单独设置对象图层,即可实现自动图层的功能,赫思CAD还提供便捷的图层工具,如图层检索等。见下图:

2、赫思CAD室内设计版内置系统化、体系化,又支持灵活自定义的图层体系,利用该体系,设计师可专注于深化设计,而不需要过于关注图层,比如:不需要进行繁复的图层切换、修改对象属性(图层、颜色、线型、线型比例)等操作。

  2023-08-14

自定义赫思CAD图层体系之前,先了解赫思CAD的图纸自动控制系统是如何工作的,演示视频:


从演示视频可见:

一、赫思CAD平面类图纸采用叠加式绘图,所有平面实体叠加在一起,好处是:

平面类共用的实体对象只需绘制一次,一次修改即可在所有平面类图纸同步更新,可避免漏改、错改。如:墙体、门、隔断、固定柜、装饰结构等。

天花、平面、地材、电位可同步设计、同步绘图,特别是绘制有呼、对应关系的实体,带来了极大的便利。比如:在赫思CAD可同步绘制(设计)天花造型、天花射灯、平面家私或艺术品、地面拼花造型、体现墙面造型的装饰完成面、开关插座布置等,这些实体分属天花、家私布置、地面、立面,但在赫思CAD可在同一空间直观呈现、同步设计。

二、切换图纸类型时,赫思实体可按预先配置好的显示方案,自动控制各个实体对象在各类图纸呈现的显示状态。比如:

床:在FF家私图会详细显示,包括枕头、床单、被褥等床品;在EM电位图则弱化、虚化成只显示轮廓线,突出插座定位。

悬挂式洗手台:在FF图会完整显示;在FC地材图会自动弱化、虚化成只显示轮廓线,以便于显示悬挂洗手台下面的地面材料拼缝。

三、设置好图纸比例后,赫思CAD绘制的对象会自动适配当前的图纸比例,包括:填充的疏密、文字大小、箭头大小、图例图符大小、虚线的线型比例、尺寸标注样式等。改变图纸比例时,虚线线型比例会实时改变,其它实体也可通过SS命令一键适应至新比例。


综上所述,赫思CAD图纸控制系统是基于赫思CAD的实体对象,采用平面实体叠加式绘图、平天地同步设计,对建筑装饰实体自动分图、自动适配比例、自动控制施工图各类图纸显示状态,结构化、体系化的室内设计施工图智能控制系统。


赫思CAD已对建筑装饰实体对象在各类图纸的显示进行了精细化配置,适用于酒店、办公、商业、住宅、地产、娱乐、公建等各类项目业态的专业施工图,设计公司和设计师还可自定义配置图纸自动控制方案。

  2023-01-09

如图所示图纸自动控制系统的关键四要素:

1、选择赫思CAD预设好的图纸控制自动控制方案。个人版默认为官方方案,企业版默认为企业定制的方案,或个人自定义的默认控制方案。一般不需特殊配置,保持默认即可。

2、实体对象是使用赫思CAD绘制的标准赫思实体。

3、切换到正确的图纸类型作为当前绘图状态,此时绘制的对象均自动适配当前图纸类型。如:在RC天花图状态,用快捷命令D标注的尺寸自动为天花尺寸;在FC地材图状态,用快捷命令D标注的尺寸自动为地材尺寸。

4、设置正确的绘图比例,赫思实体将自动与之适配。如:设置为1:50时,填充的比例、尺寸样式、图符图例大小、线型比例、文字大小等自动适配为1:50。如果需要将出图比例改为1:40,可以通过SS命令一键将已绘制的实体重新适配为当前比例。


这四要素中:赫思图纸自动控制方案可以使用赫思默认或一次性定制,图纸类型和图纸比例只要设置好即可,故设计师需要注意的仅仅是绘制的对象是赫思实体即可。

  2023-12-29

一、赫思CAD实体的属性包括标准化的图层、颜色、线型、线型比例。

用赫思CAD绘制、匹配、转换、生成的实体均是标准的赫思实体。故,只要清楚要设计(绘制)的对象是什么实体(墙、家私、楼梯等),用赫思CAD提供的设计工具直观绘制即可,几乎不需要进行图层方面的操作,配置好图纸控制系统以后,平时绘图也不需要了解或掌握赫思CAD的图层设置。


二、如何绘制赫思CAD实体

1、用赫思CAD绘图工具绘制的实体是标准的赫思实体,如:绘制楼梯、门、衣柜、窗帘、电位设计工具等。

2、用赫思CAD工具生成的实体是标准的赫思实体,如:生成的立面、从平面图的家私、电位等实体生成的立面对象。

3、在赫思CAD设计中心(图库)插入的标准赫思图块是标准的赫思实体。设计师自己的图块,需要按赫思的图块标准制作入库。

4、赫思CAD绘制或插入的赫思图符、图例是标准的赫思实体。赫思CAD支持设计师自己管理图例库,包括建立分类、上传图例,且云端自动同步。

5、通过赫思CAD转换工具转换后的实体是标准的赫思实体,如:用赫思CAD转换的天正建筑墙体等。详见本文附录


6、通过赫思CAD工具面板的实体匹配功能绘制或匹配的实体是标准的赫思实体。


  2023-03-29

赫思CAD可设置所有赫思实体在各类图纸的显示状态,包括是否显示、粗细(颜色)、虚实线、线型比例等。

一、赫思CAD默认图纸控制系统的常见可设置实体配置如下图:

二、其它实体可通过自定义图层体系功能配置。(详见下面的“如何自定义赫思CAD的图层体系”部分内容)

  2023-03-29

一、企业客户由赫思官方按企业需求定制研发绘图标准以及赫思CAD的功能。

二、个人版和创业版可按以下教程自定义:

1、赫思CAD内置了室内设计20多类的图纸类型,如:家私平面图、天花图、立面图等。每个图层在各种图纸类型的显示状态已经默认配置,如下图:

2、赫思CAD可配置各类图纸每个图层的显示状态,包括每个实体对象的图层名称,以及在当前图纸类型是否显示、显示的颜色、显示的线型等,自定义方法见以下视频:


3、每个图纸类型的各个图层开关配置(是否显示)保存于图形文件,故,每个项目文件可以有不同的显示配置方案。还可以将配置方案保存到“开图模板”模块,新建文件时可选择合适的模板。开图模板的数据在云端自动同步,在一台电脑配置后,其它电脑用相同帐号登录时将自动同步。

4、赫思实体的图层属性设置:各实体的图层设置(包括名称、颜色、线型)可配置成不同的图层标准导出并在需要时导入。

  2023-03-29

在模型空间,平面类图纸采用叠加绘图或者各立面采用视图旋转绘图,在出图时需要在布局排图输出。赫思CAD创建视口与AutoCAD创建视口的逻辑稍有不同。在赫思CAD创建视口的步骤为:

1、在CAD模型空间运行MV命令(注意:是在模型空间),然后添加每个拟生成视口的数据,包括每个待生成视口的:可视范围(通用鼠标选定)、可视的图纸类型(自动识别当前图纸类型)、视口比例(自动识别当前出图)。

添加视口数据:


MV命令的选项:


2、添加完拟生成视口的数据后,选择“生成”或“全部生成”,双击选择要在哪个布局生成视口。赫思CAD即可自动在目标布局生成赫思视口。

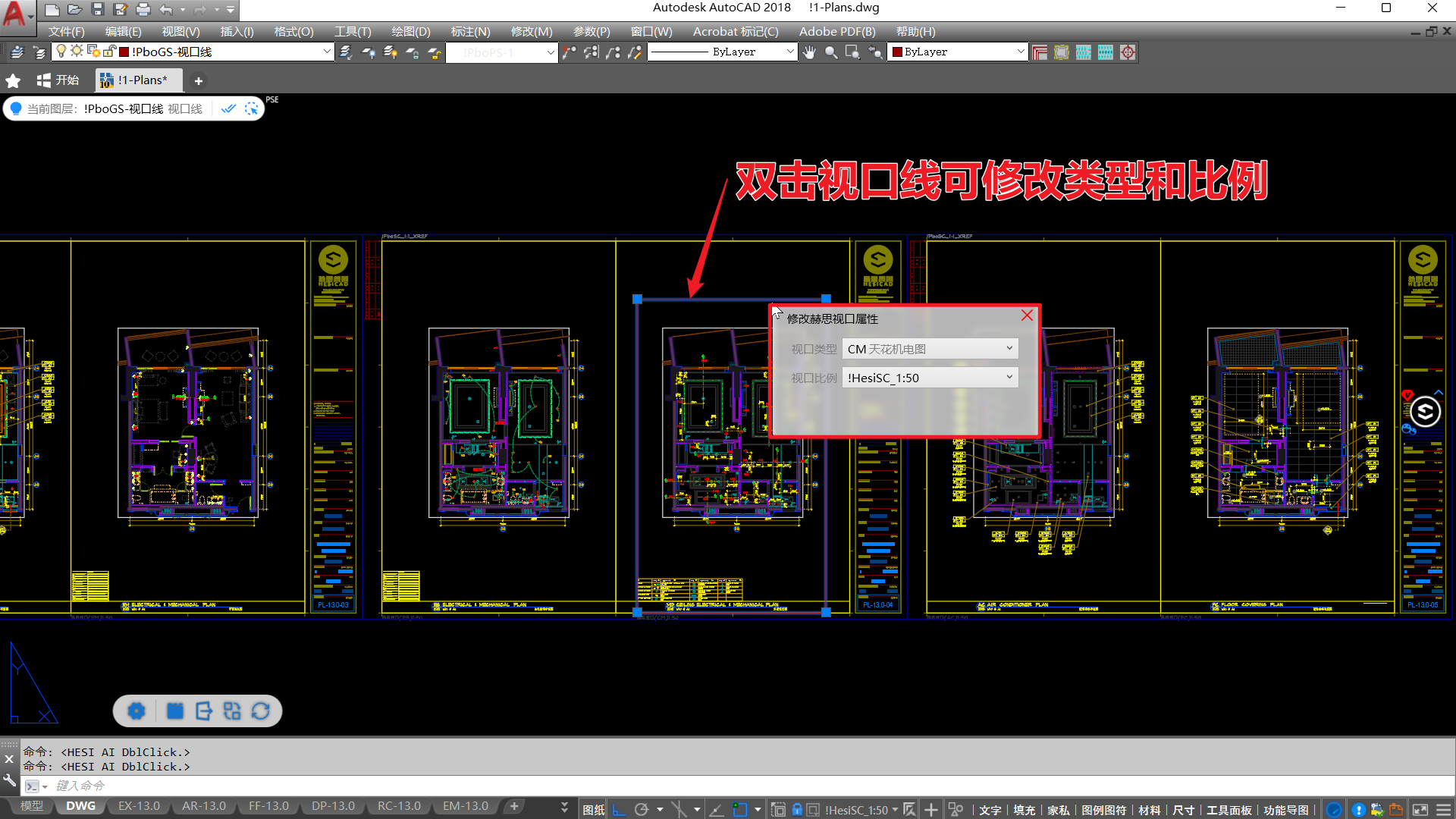

3、技巧:也可以在布局拷贝已创建的赫思视口,双击视口线,选择视口类型和视口比例快速生成新视口。

  2023-03-29
  1. 新建一个标准的赫思CAD模板空文件;

  2. 将原有图纸的对象粘贴到刚新建的赫思标准文件;

  3. 在新的赫思标准文件使用工具面板的实体匹配功能,将原有对象匹配为赫思实体。如果原图的图层标准规范,还可以使用赫思CAD的快速选择功能批量匹配。


  1. 如果原文件是天正建筑的标准图纸则可采用一键转换功能转换成赫思实体。

  2023-03-29

下载链接:https://pan.baidu.com/s/1QhMBWYVwA9k_DkXb4Liysg&pwd=HESI

提取码:hesi

注意:

1、上述示例项目为赫思CAD用户提供,目仅用于参考,不可用于具体项目。

2、赫思CAD正持续更新,示例项目并不会随之更新,以最新版软件实际实现的功能为准。
