EL-立面图
一、立面框架应显示建筑结构（上层楼板、梁、地面楼板、墙体)，并采用填充区分。地面梁可不显示，除非存在反梁、楼板高度变化或者建筑错层结构的情况。
二、图中应标明立面范围内的轴线和编号，轴线与编号应与平面一致
三、立面的常用比例为:1:20、1:30、1:50、1:60、1:100，立面比例以表达清楚、方便看图为原则，根据图幅要求也可采用特殊比例;但在一个封闭空间之内或单张图纸上立面的比例要统—
四、图纸排版需美观、规范，应尽可能保证上下两个立面能对齐，
五、左右两个立面也能对齐标注索引和编号、图纸名称和制图比例。
1、每个立面的下面应放置图名符号，且图名符号的最左端应与主体的最左端对齐；图名应注明立面区域
2、每个独立区域内，立面序号应连续编号;不同的独立区域，立面序号可从01重新开始
六、每个空间都应有立面表达，特殊情况可根据项目只表达平面
七、横向尺寸应表达出墙体完成面范围以内的墙面造型尺寸;纵向尺寸应表达出地面完成面与天花造型线之间的墙面造型尺寸;其中应标注的内容包含墙面造型、材质交接收口、材质分缝尺寸等;活动家私、艺术陈设、洁具等可根据项目要求确定是否需要标注
八、门的图面表达：
1、门应表达出门套、门扇、门把手，门扇与门套关系、门套、门扇及门把手样式应匹配设计需求；带框玻璃门，须按实际表现门框与玻离的关系；不同材质的门应对应相应的
材质填充，空间边界墙体位置的门应匹配设计要求表达门套、门扇与墙体及墙体完成面的完整关系
2、立面图中的门扇均应表达关闭状态;平开门、淋浴间门、双向门应虚线示意出开启线;移门应箭头示意出移门滑动方向;折叠门应虚线表达出开启示意，并用箭头示意出移动方向;地弹簧门应虚线示意出开启线,并虚线示意出地弹簧安装位置;防火门应虚线示意出开启线，并移门滑动方向;折叠门应虚线表达出开启示意，并用箭头示意出移动方向;地弹簧门注明“暗装或原建筑防火门”；旋转门应实线示意框架、门扇位置，应箭头示意出移动方向
九、窗户应表达框与玻璃的关系，并表达与墙面造型关系;平开窗应虚线虚线表达出开启示意推拉窗应箭头示意出移动方向;特殊窗户应有文字或符号备注，如消防救援窗等;空间边界墙体位置的窗户应匹配设计要求表达窗套、窗户结构与墙体及墙体完成面的完整关系
十、项目墙面有消防设备应细实线表达，设备位置及类别应匹配项目要求，并匹配平面点位
十一、踏步高差位置应用实线表达，并填充对应的材质;正面坡度应有箭头示意坡度减缓的方向有拉槽防滑做法的,须表达拉槽位置的示意线
十二、墙体完成面、天花完成面、地面完成面应匹配设计方案、建筑条件表达造型细节，并应匹配饰面最终完成的厚度表达，并匹配设计要求表达与墙体、楼板的关系
十三、中空区域立面应表达完整，不可截断示意，应根据设计方案表达中空区域造型与非中空区域的天花、墙面收口关系
十四、长度过长的立面可截成两部分表达，截面部分应表达部分重叠区域，截断线应精准的表达在截断位置;异性立面应用展开面表达，并在立面图下表达出平面区域及造型，图符应注明展开立面
十五、墙面造型表达：
1、墙面造型及造型细节、阳角转角、材质分缝均应表达，线性对应线性详见赫思工具面板
2、墙面材料应有填充表示，不同的材质应用不同的填充，相同材质不同型号也应用不同填充
3、同立面上不同材质的收口关系、阴阳角的收口关系，墙面造型的收口关系、墙面与天花的收口关系均应匹配设计要求表达清晰、合理，
4、踢脚线、腰线应实线表达
5、材质带有特定纹理方向时，应匹配设计要求表达纹理方向，并有符号标记
6、墙面凹凸造型，应有简单的外轮廓线示意其凹凸关系
十六、楼梯应实线表达出无遮挡踏步及扶手，虚线示意遮挡部位的踏步及扶手关系；扶手及踏步造型，踏步与扶手的关系、与周边的收口关系应匹配设计要求准确的表达；楼梯踏步灯带墙面灯具都须根据项目方案要求清晰表达
十七、项目含有中央空调时，立面图中应实线表达正面侧出或侧回风口位置，应虚线示意天部空调机位置、管道、剖面风口；挂机或柜机项目，应虚线示意出机器位置
十八、图中应表达墙面阳角转折，并用转折符号示意；洞口、通道位置应示意洞口标注；洞口、通道位置应放置一个人物形象
十九、立面图中应虚线表达活动家私、艺术陈设、台灯、落地灯、壁灯、吊灯、植物等软装物品线示意电器、嵌入式台盆、洁具五金等物品;应实线表达洁具，如马桶、花洒等;活动家私、艺术陈设、灯具、电器、洁具等应匹配实际的设计需求;电视机应有对应的文字标注标注字高25
二十、立面图中应虚线表达窗帘，窗帘款式及尺寸应匹配实际的设计需求
二十一、墙面造型暗藏灯带应示意，离墙500mm以内的天花射灯模块应表达，线性详见赫思工具面板
二十二、立面图中应实线表达木作、固装家具，开放式柜体应实线表达框架及内部构造做法，虚线示意软装配饰;木作中应表达暗藏灯带、射灯模块
二十三、立面图中门把手、电视机、插座、开关等应体现安装高度，插座、开关应对应平面表达距墙尺寸；墙面造型构造尺寸应有总尺寸，也应标注造型细尺寸
二十四、图中可见材料均应标注清楚，标注详见赫思图库，材料代号详见说明;标注应统一右斜方向，上下均可标注，特殊情况下如位置不够标注的，可右侧标注，标注应保持横平在一条直线上
二十五、大样索引标注方向应与大样剖面统一，粗虚线表达剖切位置，非剖切位置粗虚线不应表达到；大样索引不可与材料标注、立面造型重叠
2023-02-28一、前置条件：
设计资料收集：收集整理出设计方提供的技术资料，包括但不限于：建筑类资料（建筑图、结构图、机电图、消防图、给排水图、幕墙图等）、内装设计资料（效果图、PPT、SU、技术文档、手绘稿等）、现场资料。
设计资料分析：分析出图纸绘制所需的设计元素，包括但不限于：立面主要造型、立面转角位置收口关系、立面材质等。
室内平面方案图：已有，RC-天花设计图已有，EX-原建筑图、结构图已有。
图纸四要素设置：选择赫思CAD预设好的图纸控制自动控制方案、图纸状态切换到EL、绘图比例切换到套框的比例、使用赫思工具绘制实体。详见：。
二、绘图准备：
1、开图模板：使用赫思模板新建文件。
快捷键：“Ctrl + N” 新建文件。
备注：如果新建文件时未出现上图界面，使用命令：HST_StartTemplate切换是否开启开图模板，注意查看命令行提示。
2、参照插入：插入平面图作为绘制参照。
快捷键：“XREF” 打开外部参照管理器
点击左上角下拉按钮选择”附着 DWG”
备注：注意插入时坐标原点设置。
绑定参照：绑定插入的平面外部参照底图。（命令：XR）
炸开参照块：方便赫思CAD识别墙体线。（命令：生成立面框架）
备注：简单业态会炸开参照，复杂业态建议以参照形式绘制，方便经常修改平面布置图时可再次更新参照。
3、设计元素：
三、绘图方式：
1. 传统方式：
旋转参照：复制四个方向平面图，使用命令：XR剪切插入的平面参照块。
2. 回形方式：
旋转视图：绘制平面图的四个方向立面，不需剪切插入的平面参照块。
3. 利弊分析：从下面几个方面分析。
运行速度：回形方式因只有一个平面参照块，且是通过视图旋转方式绘制，相对传统方式复制很多平面参照块来说，其在模型空间cad运行速度更快，尤其在大型工装项目中运行速度体现的更加明显。且利用赫思CAD自动生成立面框架需平面参照图必须是参照打散才能识别，故如果使用传统方式需要复制多个平面参照块造成运行速度不佳。
图纸修改：室内设计经常会伴随着修改方案，使用回形方式绘制更容易替换原有参照平面，使用传统方式因复制很多平面参照块修改参照的平面多容易出错。且经常会遇到同名块不更新的问题。
技能要求：采用回形方式绘制对绘制及识图人员要求更高，但方便绘制、修改图纸，且文件占用内存减小，加快图纸运行速度。
综上：根据公司人员情况制定标准，推荐使用回形方式绘制，更利于协同绘图及交互。
四、绘图步骤：
1. 图层匹配：
图纸状态：EL。
设置：图纸显示内容设置。
设置比例：根据立面高度设置要套框的比例（状态栏：注释比例）。（例：1:50）
2. 绘制建筑框架：
1) 绘制建筑框架:
建筑框架：生成立面框架。（详见导图）
结构填充：填充楼板、墙体。（命令：H）
对应线：生成立面对应线。（详见工具面板）
备注：生成立面对应线命令识别的是相交的线，且限定了识别相交线的图层名。故使用此命令时关闭不需要显示的图层，使用命令CG关闭选择对象的图层。
调整：剪切立面对应线且匹配图层。（命令：TR、详见工具面板）
建筑幕墙：复制建筑立面图或幕墙图的幕墙部分。
门窗：套入立面门、窗及门、窗剖面。（命令：HST_PREFERDOOR）
窗帘：绘制窗帘。（详见导图）

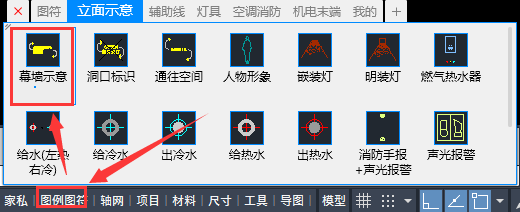

建筑幕墙示意：（命令：Q）
2) 建筑框架注释:
添加轴线、轴号：（命令：Q）
辅助线：截断线/转折线。（命令：UL、ULL、TL、TLL）
标注：（命令：D或交线标注）

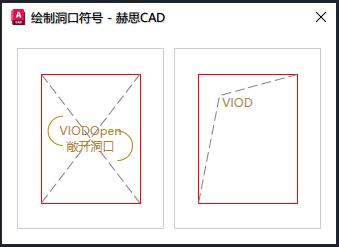

洞口：（命令：DK）
添加立面定位辅助框：（命令：DW）
添加标注：（命令：D）
3) 异形框架绘制展开:
多段线展开：（详见工具面板）
3. 绘制立面造型：
1) 绘制天花造型：
天花造型：绘制立面天花造型。
天花投影线：
插入暗藏灯带。（详见导图）
绘制立面窗帘盒。（详见导图）
2) 绘制天花角线：
绘制立面天花角线。（详见项目管理--线条库）
3) 绘制墙面造型：
绘制墙面主要造型。
绘制暗藏灯带。（命令：HST_CoveLighting）
绘制造型分割线。（命令：EQ，或做矩形阵列）
绘制车边线。（详见导图）
绘制立面风口。（命令：FK）
圆弧展开面：（命令：HST_ELEVATIONLINE）
墙面填充。（命令：H）
4) 绘制立面固装：
绘制固装定制：（详见工具面板）
绘制立面柜子：（详见导图或工具面板）
绘制开启线（命令：KQ）
绘制玻璃隔断：卫生间。（详见导图或工具面板）
5) 绘制立面软装：
插入图库；家具、厨具。（命令：BM）
添加装饰画：（详见导图或工具面板）
添加立面灯具：（详见导图或工具面板）
添加开关插座：（详见导图或工具面板）
4. 绘制注释：标注尺寸、文字、材料索引。（命令：D、QT/WT、WW）
限定尺寸：标注立面图造型部分的定位尺寸。（命令：D或交线标注）
备注；造型尺寸标注尽量简洁，按照一定的逻辑准则标注，通常是标注定位起始点在左下角。
立面标高：根据立面设计的高度进行标高标注。（命令：EE）
详图索引：添加大样图的索引，提前规划出节点数量与编号。可打印出来先在纸质上编号，完成核对后无误再添加到立面图中。（命令：Q）
文字注释：添加文字注释。（命令：QT）
手动图名：（详见导图或命令：Q）
5. 套框排版。
6. 绘制其它图元。
备注：赫思命令有很多二级命令，强烈建议启用命令行查看命令行提示信息。
前置条件：
1、绘制了平面图FF、天花图RC、原建筑图EX
2、窗剖面、窗立面、门立面、门剖面、天花角线剖面、踢脚剖面、天花造型等
3、资料文件整理：项目区域相关的建筑图、结构图、机电图等
绘图步骤：
一、绘制立面框架
1、新建空白文件
2、套入平面图、梁图、板图、并组块（组块快捷命令“BB”，如是大型项目，可外部参照平面图）
3、图纸状态切换立面图EL（快捷命令“LEL”）
4、设置比例（如1:50）
5、插入图框
6、绘制立面框架
1）、回形画图法
①炸开平面图（为自动生成立面框架做准备，如外部参照或者块平面图，生成立面框架无法识别平面墙体线等）
②用赫思的旋转视图，绘制平面图的四个方向立面
③生成立面框架
2）、传统画图法

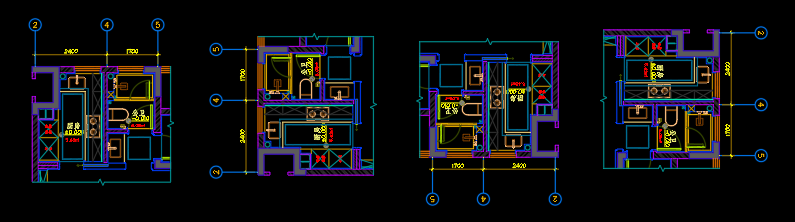

①旋转复制四个方向平面图（如下图）
②炸开平面图（为自动生成立面框架做准备，如外部参照或者块平面图，生成立面框架无法识别平面墙体线等）
③生成立面框架
7、绘制截断线（快捷命令“UL”）
8、绘制转折线（快捷命令“TL”）
9、绘制洞口（快捷命令“DK”）
10、套入立面门及门剖面
11、套入立面窗及窗剖面
12、插入建筑窗标示
13、排版（绘制排图网格 快捷命令“WG”）
14、插入自动图名
15、完善平面的立面索引图IP
二、绘制立面造型
1、绘制立面天花造型
2、插入暗藏灯带
3、绘制立面天花投影线
4、绘制立面窗帘盒
5、绘制踢脚线（需要项目管理和线条表）
6、绘制天花角线（需要项目管理和线条表）
7、绘制墙面造型（绘制角线、绘制车边线）
8、绘制风口（快捷命令“FK”）
三、绘制立面柜子
1、绘制衣柜
2、绘制高柜
3、绘制橱柜
4、绘制矮柜
5、绘制开启线（快捷命令“KQ”）
四、绘制立面材质及其他
1、立面材质分缝（固定均分，快捷命令“EQ”）
2、立面材质填充（快捷命令“H”）
3、绘制暗藏灯带
4、绘制窗帘
5、绘制挂画
6、挂画文字（快捷命令“QT”）
7、套入立面活动家私图块
8、放置吊灯图块（设计中心，快捷命令“BM”）
9、插入人物
10、生成立面开关插座面板
11、填充楼板、墙体、天花结构层（快捷命令“H”）
五、立面标注
1、绘制标注定位线（快捷命令“DW”）
2、绘制轴号
3、自动标注
4、立面标高
6、插入文字说明（并引线标注），编写文字说明（详见赫思材料表应用）
7、立面详图索引（放大索引快捷命令“DE”和剖切索引 快捷命令“SE”）
审图要点：
(一)、索引系统核查
(二)、结构部分
1、天花剖面：
1)、天花剖面高度与天花图是否一致。
2)、窗帘盒是否正确，与天花图是否一致。
3)、天花图上的角线是否剖面没有表达。
4)、高低天花断面是否处理合理。
5)、看面天花结构(线条)转折是否正确表达。
6)、天花图上的吊灯在立面图是否正确表达(包括吊灯款式风格是否合适)、天花图上的暗藏灯槽是否得到正确表达。
2、空调：
1)、是否没有考虑空调？（结合使用要求、天花图、效果图）
2)、空调风口的立面与剖面是否表达一致？检修口剖面是否有表达（公共空间可视情况是否要表达）。
3、墙身剖面：
1)、墙面踢脚剖面是否表达。P
2)、墙面装修层厚度及结构是否正Z 确表达？
4、立面图上的门(包括门洞)、窗：
1)、开启方向是否正确表达。(推拉、平开、洞口等)
2)、门、窗的剖面：
a、立面图上是否有画门、窗的剖面。
b、门的剖面是否正确：门洞无门扇、推拉门套无企口、平开门注意门扇靠里还是靠外、门套剖面是否正确。门的剖面不能不经思考调用图块！
3)、门扇的高度是否里外一致(特别是门套到顶且相邻空间天花高度不同时)。
4)、窗台立面与剖面是否一致。一般情况下框架阶段就需确定好窗台石。
5)、是否有窗套。若无窗套时，建筑门窗洞口侧面材料处理是否正确？
6)、踢脚的处理是否正确。
5、墙面造型：
1)、看面与剖面是否对应？
2)、平面表达是否与立面相符？
3)、墙面壁灯是否在平面、立面(侧立面根据情况)表达？壁灯图块风格是否合适？壁灯正立面是否放置接线盒并标注安装高度？与电位图是否对应？
6、固定造型、固定家私：
1)、与设计方案是否一致。
2)、正立面、侧立面、竖剖面、体现在平面类图纸上的横剖面是否一致？
7、活动家私
1)、壁挂在墙上的活动家具及艺术品（包括与壁挂物件有相关的物件，如挂画前的摆台、台灯等）必须得到表现（虚线表示）。
2)、靠墙家私（包括离开墙面不太远的活动家私）是否需要表现。（根据立面图图面的紧凑程度、离墙距离等因素灵活掌握。公共空间可以不表达）
3)、家私图块与设计风格是否不一致？
4)、家私遮住的墙面材料的材质表现填充可以遮掩或剪掉但材料的分割（缝）线不可以剪。
5)、成品的镜子用虚线表示，固定的用实线表示。
6)、涉及电位且需要安装的对象需要标注安装高度(如：电视机)
(三)、表达与注释
1、立面标高是否遗漏：天花的高度变化、地面的高差变化
2、尺寸标注
1)、水平尺寸：尺寸标注一般从完成面算起
2)、垂直尺寸：标注需要强调的尺寸如：门套底、门洞底、窗顶、窗台、洗手台、浴缸、门扇顶等
3)、安装尺寸：以完成面为参考，定位安装尺寸。如：电视机、壁灯、各类五金件(门拉手、纸巾盒、玻璃门合页、化妆镜等)
4)、所有尺寸线长度是否合适？尺寸值是否与其它对象重叠？
2、材料工艺标注
1)、材料标注箭头位置是否准确，编号是否正确？标注引线是否与其它对像重叠？引线之间是否相交？
2)、有无注明材料的工艺做法？如：密拼、凹缝、软包、硬包、磨砂等
