FC-地材图设计

Cartoon Set 。自动分图；地材图材料初步标注和排版，如果物料编号还没有确定，也要求先标注，编号留空，标完返回给方案设计、尺寸标注

fin. draw. -- 地材图材料编号标注、大样索引、检查成图

突出显示装饰设计后的地面信息，除界定空间的主体外（柱、墙、门、窗、固定隔断、墙面装饰完成线、地面高差关系），其余的活动家具、植物、饰品等均不在本图显示。

1、通用信息标准

 1.01 图例原则

      1、位置定位:位居图框右侧，占比图框内框1/8尺寸

      2、图例包含内容:图面说明、图例说明

      3、图面说明应根据项目特殊需求，备注信息

      4、图例说明解析:

       a、FC图中地材的填充及材质代号说明

       b、地漏、起铺点、排水坡度的图例说明

       c、回填、防水区域的填充说明

 1.02 图名模块的最左侧对齐左侧轴号左侧边缘，圆形底边对齐边框线

 1.03 轴网尺寸、轴号规则详见FF图规则

2、图面内容

 2.01 各类墙体的填充需在平面图显示(详细规则详见新砌墙体标准)

 2.02 FC图中应显示门套，并应实线表达门槛、不同材质的分界线，应用极细线表达材质填充不显示门扇

 2.03 FC图中窗户规则应与FF图一致，栏杆应在FC中显示

 2.04 楼梯原则详见FF图中的楼梯原则;楼梯地面应匹配设计要求填充材质，只表达踏步灯带

 2.05 FC图中应显示墙面完成面、壁龛，图面原则详见FF图

 2.06 中空区域应用折线表达出中空位置

 2.07 FC图中应根据项目要求表达消防点位，如地面安全出口指示等设备，此类设备应满足消防规范

 2.08 FC图中应表现门槛、地面拼花、地面收边做法；不同材质的地面应匹配对应的材质填充石材、瓷砖、木地板应匹配设计要求，用细线表达分缝，并避开碎砖情况;如拼花造型复杂，须另行绘制节点详图

 2.09 FC图中应用虚线表达活动地毯、落地木作、固装的外轮廓，并引线备注其为家具的投影示意线；应表达地漏位置、排水方向、坡度、起铺点；应根据项目要求表达地面工程灯

 2.10 FC图中不应表达天花线脚、门头

 2.11 FC图中应表达地面留设的检修口、地面风口

 2.12 排砖图及排布原则:原则上除不规则部位外，尽量使用整砖。铺砖时减少裁砖，非整砖不得使用小半块。当排砖尺寸小于半砖时，需将相邻一块整砖和半砖综合后再取平均。

3、注释标准

 3.01 FC图中应表达材料的尺寸标注，如起铺点第一块的尺寸，材料分块尺寸，标准和异形材料的单位尺寸等;标注地面装饰嵌条和楼梯防滑条的定位尺寸，标注造型分隔条带的宽度(例波打线)。地面拼花与完成面或柜体有对齐关系时，应表达对齐示意

 3.02 材料标注的原则

      1、FC图中应标注地面装饰材料的种类及收口方法，标注地面装饰嵌条和楼梯防滑条的材料种类及做法。

      2、材质标注应横平竖直，引线就近原则标注，不可与其他对象重叠，不可与其他引线相交，不可被家具遮盖

 3.03 FC图中应表达室内外地面标高和各层楼面装修面层(即建筑面层)标高。为方便装修施工，各楼层建筑标高可定为0.000，写在标高线之上，而将相对于±0.000的标高写在标高线之下。装饰造型等的标高均为自所在层建筑地面算起的高度。图中出现高差  时，应有高差截面及高差尺寸备注

 3.04 FC图中应表达地漏定位尺寸

 3.05 FC图中应表达显示地材的起始点(定位点)，或者按需要另行绘制节点详图注明。起铺点不位于墙角时，须有尺寸标注定位

 3.06 FC图中应表达地面节点索引，复杂的地面拼花造型应局部放大，并表达索引

一、前置条件：

设计资料收集：收集整理出设计方提供的技术资料，包括但不限于：建筑类资料（建筑图、结构图、机电图、消防图、给排水图、幕墙图等）、内装设计资料（效果图、PPT、SU、技术文档、手绘稿等）、现场资料。

设计资料分析：分析出材面图绘制所需的设计元素，包括但不限于：地面造型、地面落差、地面材质等。

室内平面方案图：已深化完平面完成面，家具、洁具已更新至对应图层，中空线等。

图纸四要素设置：图纸状态切换到FC、绘图比例切换到套框的比例、使用赫思工具绘制实体。详见：图纸控制四要素 | 赫思CAD教程。

二、绘图步骤：

1.图层匹配 ：

1. 图纸状态：PW。

2. 检查家私布置图中家私图层。（命令：工具面板）

3. 按家具在不同图纸类型中控制要显示的状态分为五种图层，匹配相应图层。

2. 绘制图元：地面材料图。

以甲方提供的手稿、效果图、参考图为依据，按《深化设计一般性原则》绘制地面材料并表达以下信息：材质填充、对齐、对中、对称等关系定位。

1. 绘制门槛石线。（刷中粗线（地面造型））

   备注：若使用赫思门工具（命令：HST_PreferDoor）绘制的图元，可设置门槛线及天花看线是否绘制。

2. 绘制波打线，材料间的分割线。（刷中粗线（地面造型））

3. 淋浴间凹水槽。（刷“落地不到顶”图层）

4. 淋雨间中间拉槽。（刷“超细线”图层，可运用填充面板（命令：HH）的制作填充，制作双线填充或其它拼法的填充，详见快速填充 | 免费赫思CAD教程。）

5. 地面材料图案填充\瓷砖分缝线。（刷“超细线”图层，可运用填充面板（命令：HH）的制作填充，制作双线填充或其它拼法的填充，详见快速填充 | 免费赫思CAD教程。）


6. 石材分缝线（固定均分，命令：EQ。）
7. 地漏。（命令：Q）

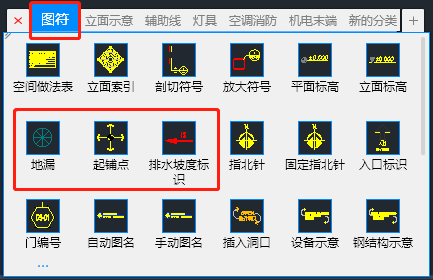

3. 绘制图例图符：（命令：Q）

1. 起铺点：放置石材与瓷砖的起铺点。

2. 标高：放置地面标高符号。（命令：EE）

3. 找坡：放置地面排水找坡标示。



4. 图例说明：（详见导图）若项目图纸放大图过多，防止图例说明块经常需要更新，建议做成独立文件，以参照形式插入到布局图中，方便后续统一修改。（命令：XR）

4. 绘制注释：命令：（D、WW、Q）

1. 尺寸标注：标注地面图造型部分的定位尺寸。（命令：D）

2. 材料索引：根据地面设计资料标注天花标高及材料。详见：材料规划与标注 | 赫思CAD教程。（命令：WW）

3. 大样索引：待节点图绘制完成后补充校对详图索引。（命令：Q）




5. 绘制其它图元。

1. 具体的绘制详见：功能导图 | 赫思CAD工具中绘制（红点标示位置）。

备注：赫思命令有很多二级命令，强烈建议启用命令行查看命令行提示信息。

前置条件：

绘制了平面图FF之后，开始绘制

绘制步骤

1、 图纸准备与图层处理——项目负责人

1)   图框、图名、图层状态切换（快捷命令“LFC”）

2)   处理不落地造型的图层，使用其在地材图虚线显示，若造型有脚等落地也要体现剖切面。

2、 绘制地面材料图——项目负责人

1)   以甲方提供的手稿、效果图、参考图为依据，按《深化设计一般性原则》绘制地面材料并表达以下信息：材质填充、对齐、对中、对称等关系定位

    a、绘制门槛石线【刷“中粗线（地面造型）”】

     b、绘制波打线，材料间的分割线【刷“中粗线（地面造型）”】

     c、淋浴间凹水槽【刷“落地不到顶”图层】

     d、淋雨间中间拉槽【刷“超细线”，可运用填充面板（快捷命令“H”）的制作填充，制作双线填充，详见赫思填充应用】

     f、地面材料图案填充（快捷命令“H”，详见赫思填充应用）

     g、石材分缝线（固定均分）

     h、瓷砖分缝线（快捷命令“H”，制作填充，如网格，工字缝，详见赫思填充应用）

2)   表现起铺点、地面标高、地面排水需要的找坡

    a、放置石材与瓷砖的起铺点

    b、放置地面标高符号

    c、放置地面排水找坡标示

3)   套入图例、编写图纸说明、特殊的标注

4)   打印地面材料图，在图纸上标明材料信息

3、 地面材料图标注——项目助理

1)   标注地面材料图定位尺寸（快捷命令“D”）

2)   根据地面材料图纸标注材料（详见材料表应用材料表应用）

4、 详图索引——项目负责人

审图要点：

(一)、结构部分

1、石材\砖分块：楼梯、台阶是否根据材料要求分块？波打线、门槛石、窗台石等是否根据设计要求、工艺及运输条件进行分块？

2、所有的覆盖在地面饰面上面的部分需要虚线显示并且将地面延伸？

3、地漏及找坡表示

4、不同材料之间交接的收口(如：收边金属条)是否体现并标明？

5、不同材料是否以不同的材质填充体现？

6、起铺点是否准确表达？

7、地面完成面标高

8、 与地面排水相关洁具五金及找坡是否正确表现

9、 石材波打线是否有按要求分块

10、不落地的固定木作虚线表现

11、木地板的特殊说明

(二)、表达与注释

1、尺寸标注：

a、尺寸如何标注这

b、尺寸线长度是否合适？尺寸值是否与其它对象重叠？

2、材料标注

a、地面材料标注的时候要注明菱形块体间的拼缝对整体尺寸的影响。

b、材料标注箭头位置是否准确，编号是否正确？标注引线是否与其它对像重叠？引线之间是否相交？

c、材料标注是否全面？门槛、窗台、浴缸台面等是否有标注？

3、图纸说明\图例说明：图纸说明是否有明确起铺点、木地板、菱形拼尺寸等特殊说明？
